红外热成像仪在配电系统运维中的应用

近年来，随着电力系统规模不断扩大和能源需求增长，配电系统的安全稳定运行成为一个重要议题。而配电系统中的高温问题是一个巨大的潜在风险，可能导致设备过载、绝缘损坏、接触不良等诸多问题。利用红外热成像仪，我们可以快速、准确地检测和监测到配电系统中的异常温度变化，从而及时采取相应的措施进行维护和修复，确保电力系统的安全和稳定运行。

一方面，通过扫描电气设备，红外热成像仪可以直观地显示出设备的热分布图，以及高温区域的位置和温度值。这样一来，运维工作人员可以及时采取措施，修复或更换潜在故障设备，避免因设备故障而导致的停电和事故。另一方面，通过定期检测配电设备的热图，运维工作人员可以发现设备的潜在问题，如松脱的电缆连接、过载的电线和接触不良等，以便于运维工作人员可以提前调整和维护设备，确保其正常运行，避免因未及时处理而造成的更大损坏和停电。

红外热成像仪在配电运行维护解决方案中起到了重要作用。下面介绍一些典型应用场景，展示热成像仪如何助力电力系统运维工作人员实现安全与***配电系统管理。

红外热成像仪应用一

配电柜检测

配电柜是一种通过组装各种保护器件如开关、断路器、熔断器、按钮、指示灯、仪表、电线等，以达到设计功能要求的配电装置设备。其主要作用是对电能进行分配和控制，确保电力系统稳定运行。

01配电柜一般会发生哪些故障问题

配电柜内部发生短路、母排连接处过热。

02造成这些故障的原因

①绝缘件或插入式触点的绝缘底座污秽、受潮严重或受到机械损伤；

②放电造成短路；

③电器元件选择不当，如断路器分断能力不够；

④接触不良、对接螺栓拧得过紧或过松。

03造成故障的影响

①击坏设备，影响设备的正常工作；

②设备短路，严重情况会烧毁设备，导致火灾等安全隐患，造成停电事故等损失；

04应用价值

使用红外热像仪，可以实现对配电柜内发热设备和电线接点的快速观测，从而锁定潜在的故障隐患点。为运维人员提供了准确判断故障隐患点并及时进行维修和更换的便利，有效地提高了运维工作的效率和准确性。

配电柜温度筛查

红外热成像仪应用二

电容器检测

电容器主要有固定电容器、可变电容器和微调电容器。它具有多种功能和特性，包括储存和释放电荷的能力，以及阻断直流电流的特性。此外，电容器还可以传递交流信号，在电路中起到重要的作用。

01电容器一般会发生哪些故障问题

过载、接线不牢、老化等。

02造成这些故障的原因

①电容器膨胀或漏油；

②套管破裂；

③温度过高、发热。

03造成故障的影响

①影响正常的无功补偿，功率因素不符合要求；

②内部温度增高而导致外壳膨胀变形甚至电容器击穿爆炸；

04应用价值

使用红外热像仪可以检测电容器的异常情况，如鼓包、外壳开裂、温度过高等问题。通过观察电容器表面的温度变化，可以及时发现故障现象，并及时进行维修更换。这样可以避免供电系统由于电容器故障而停电，同时也能够避免发生安全事故，保障供电系统的平稳安全运行。

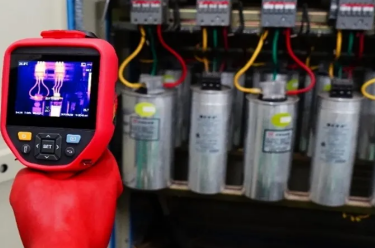

电容器检测

红外热成像仪应用三

电源控制柜检测

电源控制柜是一种用来控制和保护电源设备的装置，主要作用是按照电气接线要求将各种开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭的金属柜或屏幅上。其布置应满足电力系统正常。

01电源控制柜一般会发生哪些故障问题

接触器或中继吸合不正常、接触器噪音大、开关常跳闸或不能合闸。

02造成这些故障的原因

①线路老化，短路，用线过小或缺相；

②接触器外表有沙或生锈导致缺相；

③电机过载；

④线路元件断路。

03造成故障的影响

①控制模块烧坏影响正常工作；

②相关元器件的烧坏；

③过载造成跳闸停止工作；

④线路老化短路严重时可能会引发火灾。

04应用价值

利用红外热像仪进行检测，可以直观、***、准确地观察到电力系统中开关线路的温度变化情况。通过观察热图，工作人员可以快速发现异常的温度变化、定位可能存在的故障点，并及早安排检修。

电源控制柜检测

红外热成像仪应用四

线路熔断器检测

熔断器的主要功能是保护电路和设备免受过载和短路的损害。熔断器由熔体和熔管组成，通过金属导体将它们串联在电路中。当电流超过熔断器所能承受的设定数值时，熔断器会产生热量，使熔体熔化，切断电流，从而实现电路的保护。

01线路熔断器一般会发生哪些故障问题

熔体熔断、熔断器与配电装置同时烧坏或联接导线烧断与接线端子烧坏；熔断器与配电装置同时烧坏或联接导线烧断与接线端子烧坏。

02造成这些故障的原因

①熔断体使用时间过久，熔体因受氧化或运行中温度高；

②熔断体安装时有机械损伤；

③导线截面积偏小，温升高烧坏；

④接线端与导线联接螺栓未旋紧产生弧光短路；

⑤载熔件未旋到位接触不良，温升高。

03造成故障的影响

①不能正常熔断，造成工作误判；

②温度太高、产生弧光可能会引发火灾停电等安全隐患。

04应用价值

通过红外热像仪检测，能够直观地展示设备的发热状况和热量分布情况，有效地帮助运维人员快速发现问题和筛选出异常器件。这为运维人员提供了及时维修更换熔断器的参考依据。

线路熔断器检测

红外热成像仪在配电运行维护中具有广泛的应用前景。它不仅能够提升电力设备的安全性和稳定性，还符合节能减排和绿色发展的要求。在当前市场需求和政策环境的双重推动下，该设备具有巨大的市场潜力和应用前景。
